方旭智芯数字化温度及佩戴检测解决方案
方旭智芯推出的STP3022是一款领先的远红外 (FIR) 技术,利用所有物体都会释放热辐射的特点。小型远红外传感器通常对热扰动较为敏感,但 STP3022可通过复杂的补偿算法减轻热扰动的影响,达到较高的热稳定性。全新医疗级STP3022针对人体正常温度范围进行了优化,得益于先进的出厂校准程序,可达到 ±0.2°C 的医疗级精度。
这款超小型器件是采用 3mm x 2.2mm x 1.15mm QFN 封装的完整解决方案,集成了传感器元件、信号处理元件、数字接口和光学元件,可以简便快捷地集成到各类空间受限的应用中。
医疗级 STP3022尺寸小、热稳定性高并针对人体温度进行了优化,因此非常适合超小型健康监测装置,如持续监测体温的便携式诊断工具等。持续监测生命体征是预防医学实践发现早期严重健康状况的关键因素。该传感器同样非常适合额温枪或耳温枪等较为传统的医疗设备以及TWS耳机;根据用户的佩戴习惯和身体条件的不 同,提供个性化测温方案 -耳窝壁,耳道,手腕等部位测试方式 。
STP3022 在TWS耳机应用功能介绍:
●精确测量目标温度
● 贴合度检测,为耳机降噪提供依据
● 耳机及穿戴类产品内部温度精确测量,防止过充
● 降低耳机的使用光感的功耗
利用现有耳机接近光传感器的位置,耳机内部的结构不需要变化 ,外壳材质用滤光片或者高密度环 氧,和现有光感是相同材质,透红外的波段不同,STP3022感应是 5微米到14微米的红外线。
STP3022传感器主要特征:
● 完全集成的数字远红外线热电堆传感器
● 小尺寸S M D封装(3m mx2.2mmx1.15mm)
● 1.8V - 3.6V 宽电源范围
● 功耗:30uA (扫描频率10Hz,3.3V供电)
● 待机电流:20nA
● I2C Inter face
● 18位 A DC
● 放大倍数可调
STP3022传感器电气特性:
绝对最大额定参数
电气参数

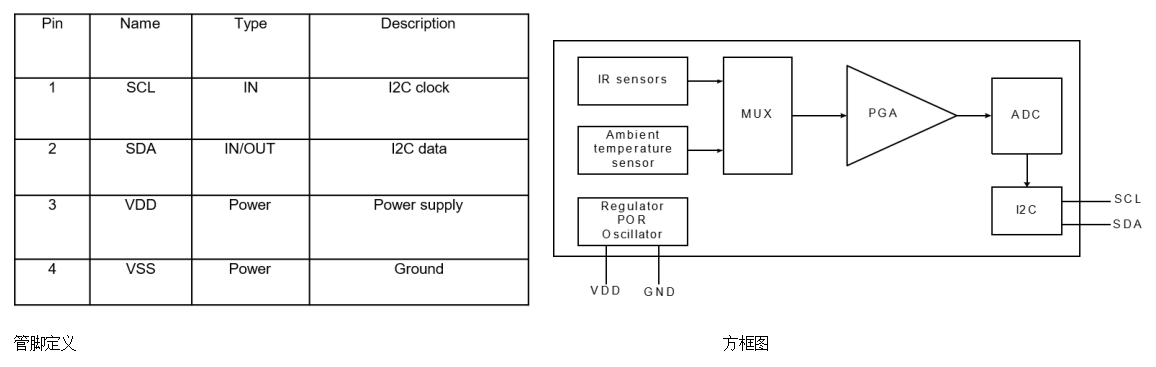

STP3022管脚定义和内部功能模块示意图:

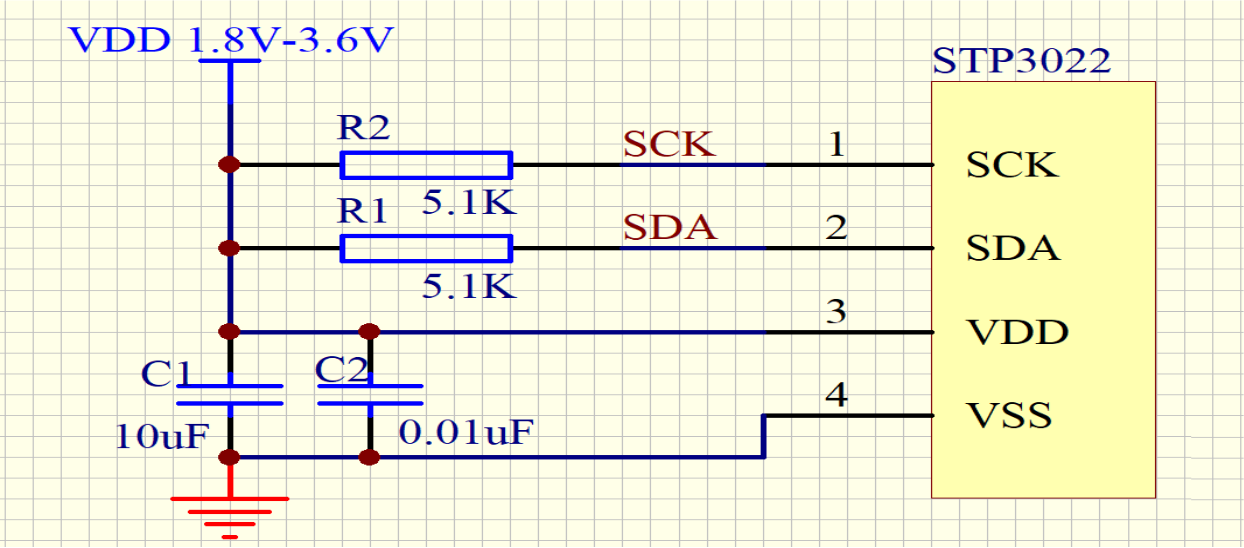

STP3022应用电路原理图:

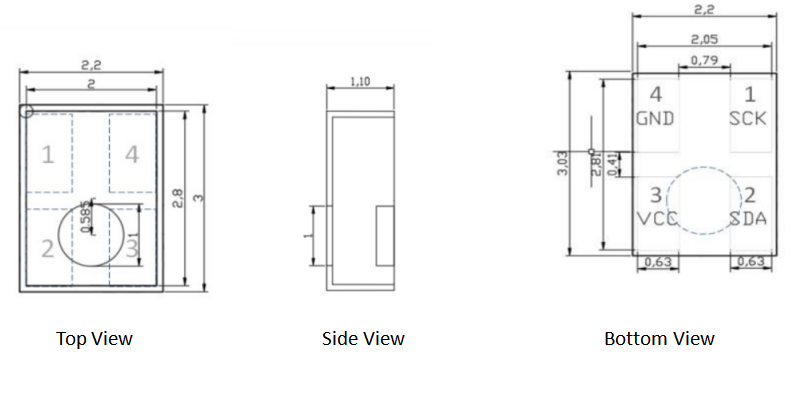

STP3022封装尺寸图:
STP3022应用领域:
高精度非接触式温度测量,体温测量:
● 用于移动和物联网应用的非接触式温度计
● 用于住宅、商业和工业建筑空调的温度传感元件
● 工业运动部件温度控制
● 家用电器带温控
● 可穿戴式医疗设备人体温度监测
● 畜牧业监测
● 人体接近 &存在传感器
